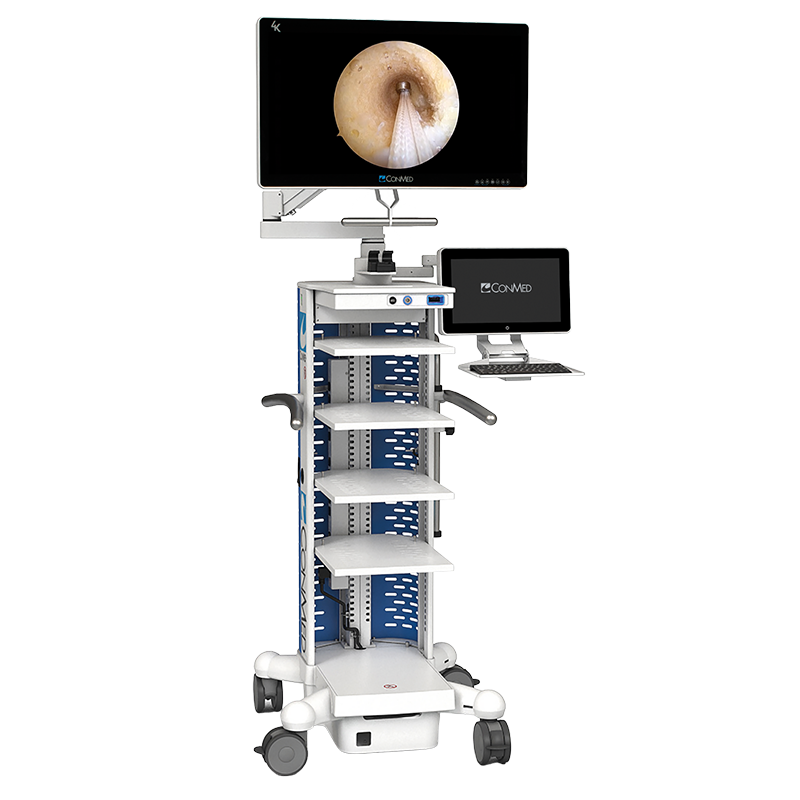

Looking Glass® 4K
Sistema de visualización integrado
Diseñado para durar, elaborado para una visualización excepcional
Para imágenes quirúrgicas artroscópicas y laparoscópicas en 4K, elija Looking Glass® para ofrecer a sus cirujanos una visualización quirúrgica brillante con la durabilidad y eficiencia que su personal perioperatorio necesita. Nuestra tecnología de cámara CMOS de 3 chips y el monitor LED de 32" con Gorilla Glass ofrecen una pantalla a color brillante para una visualización detallada de múltiples especialidades. Un diseño integrado "todo en uno" ofrece versatilidad, optimizando el espacio en el carro y reduciendo el espacio ocupado por su equipo.

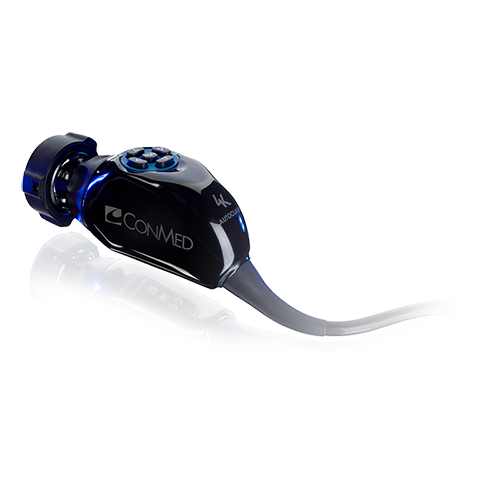

El cabezal de cámara 4K Looking Glass® es duradero, totalmente esterilizable en autoclave y tiene un sensor CMOS de tres chips para una óptima calidad de imagen.
- La tecnología ShockFlex™ ayuda a prevenir daños por caídas accidentales
- La esterilización total en autoclave elimina la necesidad de métodos de esterilización más costosos como Sterrad y Steris1
- El diseño personalizable de cinco botones aumenta el control del usuario para realizar ajustes rápidos y zoom electrónico 2:1
- El acoplador de bajo perfil y la ergonomía permiten la modularidad para diferentes especialidades
- La cámara adicional ofrece un mecanismo acoplador alternativo (del IM8120) para permitir la compatibilidad con el endoscopio Olympus/Wolf Urology
Respaldado por una garantía de penetración de vapor de siete años

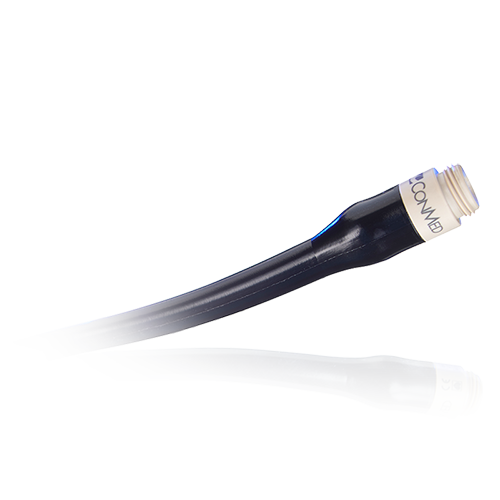

eLUMA™, un reemplazo de las frágiles guías de luz de fibra óptica, reinventa la iluminación quirúrgica.
- 10 veces más duraderas que las guías de luz de fibra óptica tradicionales2
- La salida de luz natural constante y confiable permite una reproducción realista del color
- Conectividad tipo “conectar y usar” con CCI
Tres configuraciones de ajuste de endoscopio disponibles para conexiones tipo Storz, compatibles con Wolf/Dyonic y ACMI

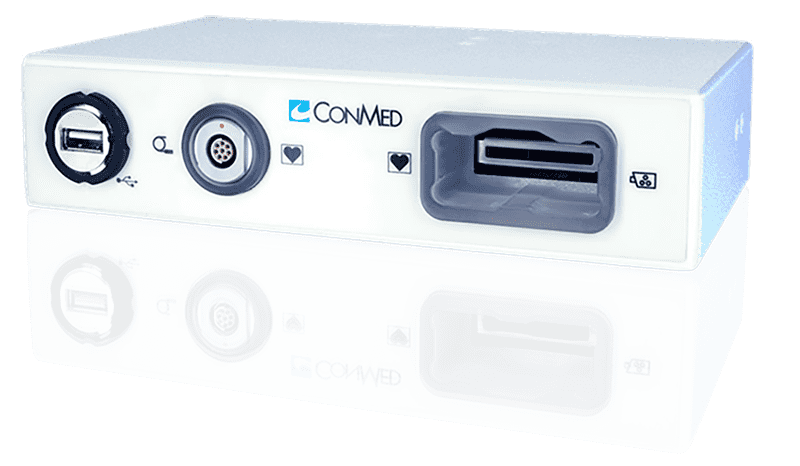

El diseño integrado de la CCI ofrece flexibilidad de instalación y minimiza la huella en el quirófano
- La interfaz compacta para cables reemplaza las voluminosas consolas de luces y cámaras tradicionales para ahorrar espacio en su torre
- Las luces indicadoras led de colores garantizan una configuración intuitiva y adecuada
- El puerto USB integrado simplifica la transferencia de imágenes/vídeo a dispositivos externos

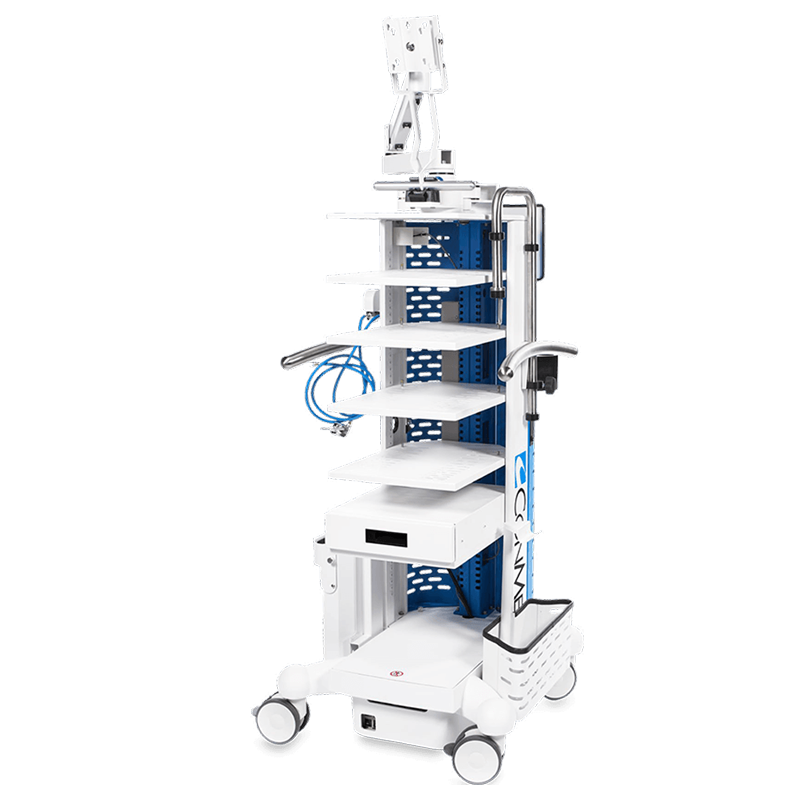

- La colocación del brazo del monitor en la parte trasera del carro amplía el área de trabajo para las enfermeras
- Cinco estantes ajustables de 14 pulgadas (356 mm) garantizan la modularidad
- La salida de conector SDI 12G/3G proporciona conectividad a un monitor auxiliar
- Complementos personalizables que incluyen accesorios para insuflador, cajón de almacenamiento, contenedor con conmutador de pedal, soporte para cabezal de cámara y soporte para bomba
Documentos y especificaciones
Capital Unit
Looking Glass® 4K Integrated Visualization System
| CAT # | AV4132 |
| Classification | Class 1, Type CF |
| Main Power | 100-240VAC, 50-60Hz, 0.8Amp |
| Power Consumption | 204VA |
| Display Resolution | 4K (17:9) for image resolution of 4096x2160 |
| Video Outputs | Display Port 1.2, HDMI, 12G-SDI, 3G-SDI, UHD 3840x2160p, 1080p, 50 or 60 Hz |
| Dimensions Console | 777(W)x472(H)x119(D)mm, 30.6(W)x18.6(H)x4.6(D)in |
| Weight Console | 32.3lbs. (14.7kg) |
| Remote Output x2 | 3.5mm Two Conductor (mono) Phone Jack – Female |
| Ingress Protection | System IP20, Power Supply IPX0 |
Looking Glass® 4K Camera Head 3MOS Eyecup
| CAT # | AV41CHE |
| Image Sensor | 3 CMOS sensors 1/3 inch |
| Sensitivity | F8 at 2000lx, 3200K |
| Signal to Noise Ratio | 54dB |
| Ingress Protection Rating | IPX7 |
Looking Glass® 4K Camera Head 3MOS Eyecup - Locking
| CAT # | AV41CHE-L |
| Image Sensor | 3 CMOS sensors 1/3 inch |
| Sensitivity | F8 at 2000lx, 3200K |
| Signal to Noise Ratio | 54dB |
| Ingress Protection Rating | IPX7 |
eLuma™ Electronic Light Guide
| CAT # | AV41LG |
Accessories
Looking Glass® Cable Connector Interface (CCI)
| CAT # | AV41CON |
| Ingress Protection | IPX1 |
ELG Dyonics/Wolf adapter
| CAT # | AVELG51 |
ELG CONMED threaded adapter
| CAT # | AVELG53 |
ELG ACMI adapter
| CAT # | AVELG52 |
Scope to threaded adapter
| CAT # | AVELG53SA |
AV8500 Visualization Cart 230V AC
| CAT # | AV8501 |
| Volts AC | 230 |
Primary Articulating Arm
| CAT # | AV8570 |
Secondary Articulating Arm
| CAT # | AV8571 |
2 Datos de archivo, PDD1812924
